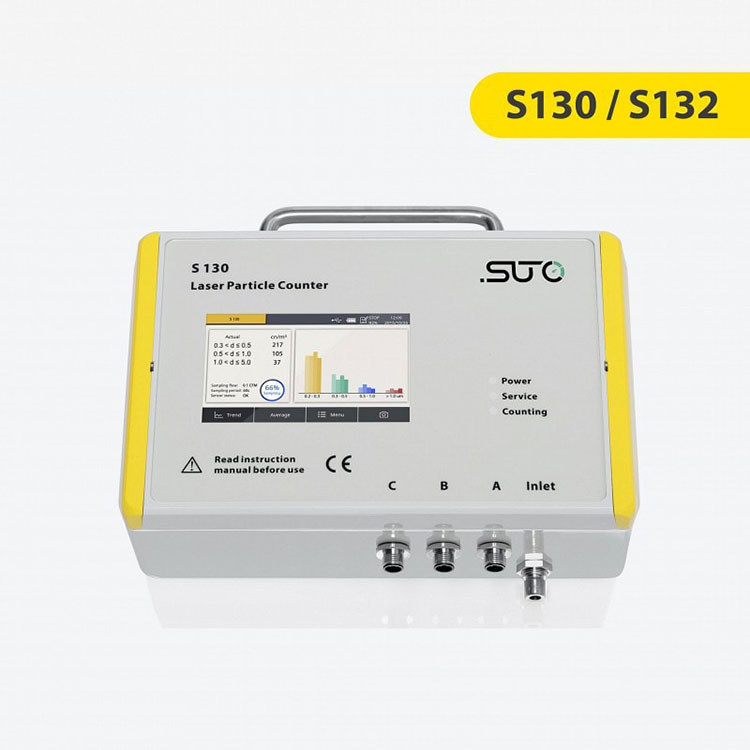

Penghitung Partikel Laser untuk Pengukuran Kemurnian Udara Terkompresi

Penghitung Partikel Laser S130 / S132 untuk Pengukuran Kemurnian Udara Terkompresi mewakili penghitung partikel laser mutakhir yang dirancang khusus untuk aplikasi yang melibatkan udara atau gas bertekanan. Dibuat dengan cermat dengan fokus pada kualitas dan disesuaikan dengan kebutuhan pelanggan, instrumen ini dibuat khusus untuk pengoperasian yang lancar dan sepanjang waktu, memastikan pemantauan kualitas udara bertekanan tanpa gangguan. Dengan mempertahankan standar yang ketat, hal ini membantu mencegah kontaminasi partikel dalam proses dan produk, sehingga menjaga kualitas dan integritas secara keseluruhan.

Model:S130 / S132

mengirimkan permintaan

Ukuran partikel dari 0,1 < d ≤ 5,0 μm

S130 Versi Ramah Lingkungan: 0,3 < d ≤ 5,0 μm
S132 Pro-Versi: 0,1 < d ≤ 5,0 μm

Diffuser Tekanan Terintegrasi

Berbeda dengan kompetitornya, Penghitung Partikel Laser SUTO dilengkapi dengan penyebar tekanan terintegrasi untuk mengurangi tekanan saluran di dalam instrumen. Hal ini memungkinkan pengguna untuk menggunakan penghitung partikel laser langsung dari sistem udara bertekanan, tanpa memasang pengurang tekanan dan karenanya mematuhi standar ISO 8573-4.

Tampilan Terintegrasi

Tampilan layar sentuh 5” yang terintegrasi menawarkan pembacaan langsung untuk semua saluran, pengaturan keluaran sinyal serta pencatat data terintegrasi. Hal ini memungkinkan penyimpanan data pengukuran pada perangkat. Nilai pengukuran mewakili jumlah partikel per ft³, l atau m³, atau sebagai alternatif dalam μg/m³.

Pemantauan Kualitas Udara Sesuai ISO 8573-1

Penghitung Partikel Laser ISO 8573-1 untuk Pengukuran Kemurnian Udara Terkompresi menentukan kelas kemurnian udara terkompresi untuk partikulat dalam sistem udara terkompresi dengan memberikan nilai batas untuk setiap saluran. Penghitung Partikel Laser S132 mengukur saluran sebagaimana ditentukan oleh ISO 8573-1:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0

Untuk 3 saluran ini, nilai batas ditentukan dan dibagi ke dalam kelas. Namun lebih jauh lagi, sebagaimana tercantum dalam standar ISO 8573, saluran keempat harus diukur juga, d > 5,0 μm. Nilai saluran ini harus 0 untuk kelas 0 hingga 5, jika tidak, klasifikasi tersebut akan jatuh ke dalam kelas 6 atau lebih buruk lagi, di mana konsentrasi massa didefinisikan sebagai nilai batas.

Koneksi untuk Analisis Data

Output sinyal yang mudah digunakan (Modbus/RTU (RS485), relai Alarm (NO, 40VDC, 0,2A) dan USB) memudahkan untuk menyambungkan S130/S132 ke Layar SUTO dan Pencatat Data serta layar pihak ketiga dan unit kendali.

Layanan Pertukaran SUTO

Layanan kalibrasi pertukaran menghilangkan waktu henti dan memungkinkan pengguna memiliki catatan pengukuran titik embun yang lancar.

Silakan hubungi kami untuk permintaan khusus dan konsultasi pendaftaran lebih lanjut di sini.

PENGUKURAN
Partikel
Rentang pengukuran	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Mengukur saluran	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (dapat dikonfigurasi) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (dapat dikonfigurasi)
Efisiensi Penghitungan menurut ISO 21501-4	30 ... 70 % dari d > 0,1 um, 90 ... 110 % dari d >= 0,3 um
Prinsip pengukuran	Deteksi laser
Sensor	LED-laser
Konsumsi
Unit yang dapat dipilih	cn/m³, cn/ft³

ANTARMUKA & PENYEDIAAN SINYAL
Hasil analog
Sinyal	4 ... 20 mA (2 kabel)
Alarm	Beralih keluaran, biasanya terbuka, maks. 40VDC, 200mA
Bus lapangan
Protokol	Modbus/RTU, Modbus/TCP (dengan versi Tampilan)
Memasok
Sumber tegangan	24 VDC / 10 W (ohne Layar) 24 VDC / 20 W (dengan Tampilan)
Konsumsi saat ini	420 mA (ohne Tampilan) 840 mA (dengan Tampilan)
Antarmuka data
USB	USB Mikro dengan dukungan OTG

DATA UMUM
Konfigurasi
Yang lain	Perangkat sudah dikonfigurasi sebelumnya Konfigurasi dapat dilakukan melalui sentuhan di layar
Menampilkan
Terintegrasi	Layar sentuh berwarna 5”.
Pencatat Data
Penyimpanan	30 juta nilai pengukuran (opsional)
Aneka ragam
Sambungan listrik	3XM12
Kelas perlindungan	IP65
Koneksi proses	Koneksi cepat 6 mm (versi bertekanan), koneksi duri (versi ambient)
Bahan	PC, paduan Al
Berat	S130: 1,9kg S132: 3,2kg
Ukuran	S130: 271x205x91mm S132: 300x240x120mm
Kondisi operasi
Sedang	Udara dan gas terkompresi bebas dari unsur korosif, agresif, kaustik, dan mudah terbakar
Laju aliran	2,83 liter/menit
Tingkat sampel	Satu sampel per menit
Kualitas menengah	ISO 8573-4
Suhu sedang	0 ... +40 °C
Kelembaban sedang	< 90 %, tanpa kondensasi
Tekanan operasi	0,3...1,5 MPa
Suhu lingkungan	+10 ... +40 °C
Kelembaban sekitar	0 ... 90 % rh
Suhu penyimpanan	-10 ... +50 °C
Kelembaban penyimpanan	< 90 % tanpa kondensasi
Suhu transportasi	-30 ... +70 °C Tanpa tampilan -10 ... +60 °C dengan tampilan
