Detektor UV Ozon

Detektor Ozon UV PTM600-OZ

Deskripsi Umum

Detektor Ozon UV adalah fotometer sinar ganda berbasis mikroprosesor (UV 254 nm) untuk mengukur kandungan ozon di udara atau oksigen.

Untuk mengevaluasi kandungan ozon dalam sampel gas, DETEKTOR OZON mengukur radiasi UV pada saluran pengukuran, radiasi UV pada saluran referensi, suhu dan tekanan dalam kuvet.

Penganalisis ozon memiliki antarmuka pengoperasian layar sentuh, yang menunjukkan konsentrasi ozon waktu nyata. Dan layar sentuh juga dengan tampilan kompensasi tekanan & suhu. Untuk rentang konsentrasi tinggi (g/Nm3), memiliki fungsi input aliran, yang dapat menampilkan output generator ozon secara real time. Komponen inti mengadopsi sistem sinar UV yang tahan lama dengan kuarsa transmisi cahaya yang tinggi untuk mencegah penyimpangan nol mempengaruhi akurasi deteksi. Tidak perlu menutup input ozon saat melakukan zeroing untuk memastikan peralatan dapat bekerja terus menerus 24 jam.

Konsentrasi ozon ditampilkan dalam persen berat ozon (%wt/wt), gram ozon per meter kubik normal gas sampel (g/Nm3) atau ppmv (AQ: g/m3 atau ppm) pada tampilan alfanumerik. Satuan konsentrasi dapat diubah selama pengoperasian.

Parameter tambahan yang dapat dimodifikasi antara lain :

Satuan tampilan tekanan (kPa)

Parameter alarm (ambang batas tinggi/rendah)

Sifat gas pembawa: udara atau oksigen (termasuk PSA)

Parameter antarmuka RS-485

Keluaran sinyal 4-20MA

Instalasi dan Sambungan Listrik

Untuk sambungan gas sampel, pipa PTFE 6 x 4 mm harus digunakan (yang akan kami sediakan berdasarkan permintaan). Gas sampel harus dihubungkan melalui filter gas sampel ("IN"). Jeda waktu pengukuran konsentrasi bergantung pada

a) laju aliran gas sampel,

b) panjang pipa ke alat analisa,

c) penampang pipa (sebaiknya pipa berukuran 6x4 mm, tidak lebih!),

d) jeda waktu dari alat analisa itu sendiri. Pada laju aliran yang direkomendasikan sebesar 0,2 hingga 1 l/mnt, jeda waktu adalah 2 hingga 0,4 detik dengan panjang pipa 6 x 4 mm sebesar 2 m.

Gambar berikut menunjukkan kemungkinan konfigurasi:

Metode pengambilan sampel: pengambilan sampel tekanan positif;

Antarmuka tampilan: antarmuka operasi layar sentuh 4,3 inci;

Antarmuka konten: Konsentrasi ozon, suhu, tekanan;

Fungsi tambahan: kompensasi suhu, kompensasi tekanan;

Unit tampilan: g/Nm3, mg/NL opsional;

Resolusi tampilan: 0,01g/Nm3;

Laju aliran gas: 0,5L±0,2L/menit;

Tekanan masukan:<0,1MPa;

Kesalahan konsentrasi: maksimum 0,5% FS;

Kesalahan linier: maksimum 0,5% FS;

Penyimpangan nol:<± 0,3%. FS;

Waktu reaksi: ≤ 1 detik;

Suhu lingkungan: -30~80 ℃;

Metode antarmuka pipa: pengencangan cepat (baja tahan karat);

Diameter pengambilan sampel bypass: Φ 6 (6mm * 4mm);

Metode komunikasi: RS-485;

Mode keluaran: 4-20mA (aktif);

Catu daya: 24V DC;

Ukuran: 120mm (tinggi) × 160mm (lebar) × kedalaman 60mm;

Catatan: 1mg/L=1g/m3=467PPM;

Garansi gratis: 24 bulan (untuk tuan rumah);

Konfigurasi standar: pengukur aliran anti korosi, penghancur ozon, filter pemasukan ozon (debu).

Fitur Produk:

Fitur pengukuran: teknologi yang dipatenkan dengan fungsi penyesuaian otomatis titik nol, prinsip penyerapan ultraviolet jalur ganda, sumber cahaya LED ultraviolet asing yang tahan lama, pengoperasian berkelanjutan, memastikan stabilitas konsentrasi deteksi.

Metode pengujian: Metode penyerapan UV jalur ganda, sistem sumber cahaya tahan lama, akurasi pengukuran tinggi.

Prinsip pengukuran: Menurut hukum Lambert Beer, pengukuran yang akurat dilakukan melalui prinsip serapan fotometri.

Sistem sumber cahaya: Sistem sumber cahaya ultraviolet asing yang tahan lama (sumber cahaya LED ultraviolet dengan lensa), dengan garansi gratis 2 tahun.

Penggunaan: disarankan untuk memasang dan menggunakannya di dalam ruangan, dilengkapi dengan colokan penerbangan tahan air.

Sistem kolam lampu: Teknologi kolam lampu terpisah, bebas bocor, tahan tekanan tinggi, dan tahan terhadap dampak gas pengambilan sampel aliran tinggi.

Kompensasi cerdas: Kompensasi dan tampilan suhu dan tekanan bawaan, dengan automa

Struktur

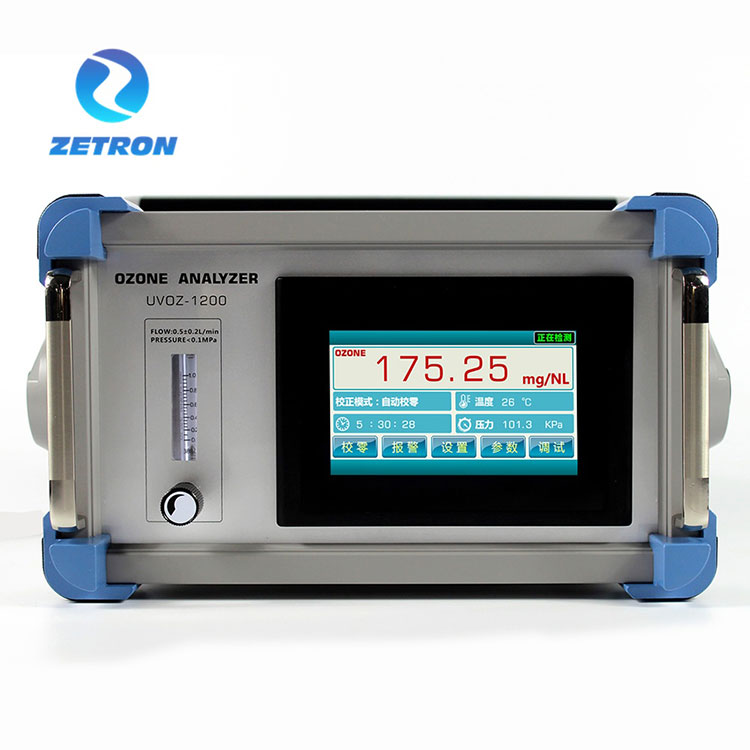

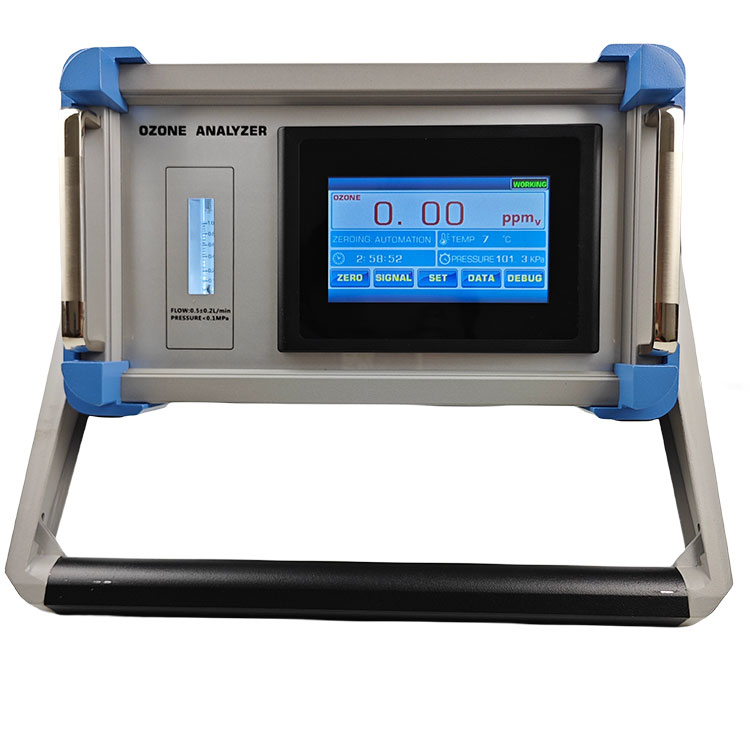

Panel tampilan dan layar tampilan

Masukan daya, keluaran sinyal, saluran masuk ozon, saluran keluar ozon

Masukan daya:

Keluaran terminal sinyal:

Koneksi dan proses

DETEKTOR UV OZON, diagram koneksi pengambilan sampel cabang paralel

(Catatan: Disarankan untuk menggunakan proses penyambungan ini, pengambilan sampel terpisah, dan membuang atmosfer setelah melewati perangkat penghancur pembuangan ozon.)

DETEKTOR UV OZON, diagram koneksi pengambilan sampel seri

(Catatan: Saat menggunakan proses penyambungan ini, penting untuk diperhatikan bahwa tekanan di pipa saluran keluar generator ozon harus stabil. Kompensasi pemancar tekanan internal akan menyebabkan nilai konsentrasi ozon yang terdeteksi berfluktuasi dalam kisaran tertentu.)

Model: DETEKTOR OZON UV

Rentang pengukuran: 0-300g/Nm3

Kisaran opsional: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Umur sumber cahaya: sekitar 30000-50000 jam;
