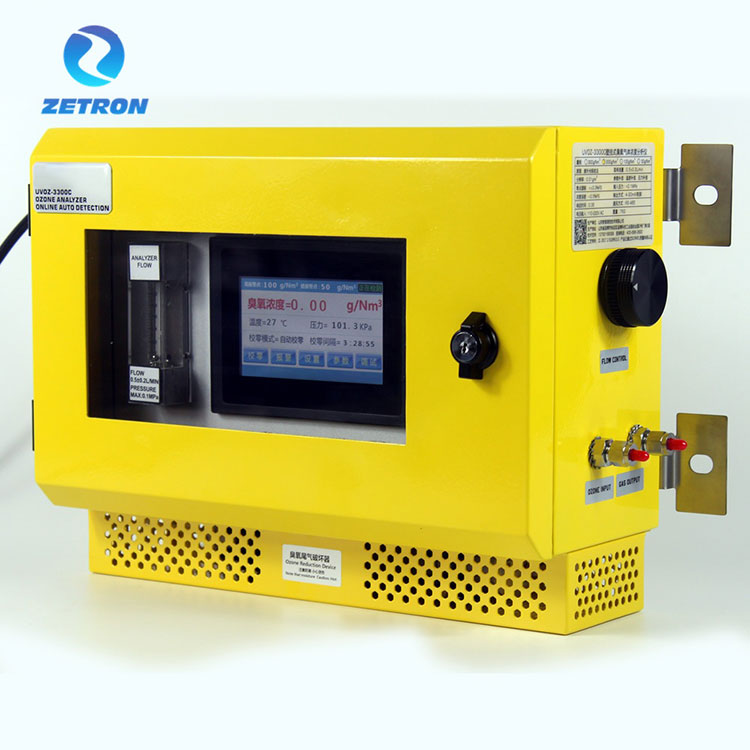

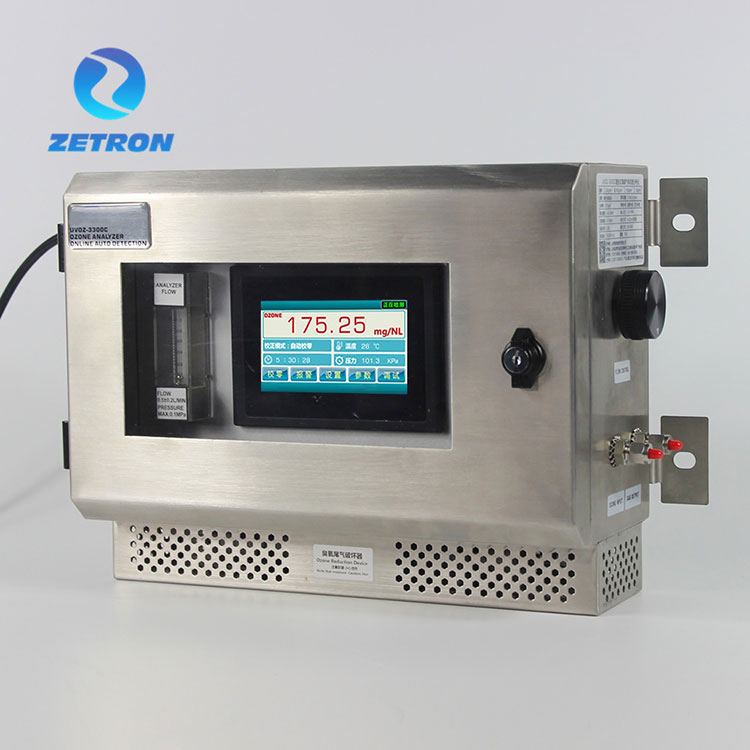

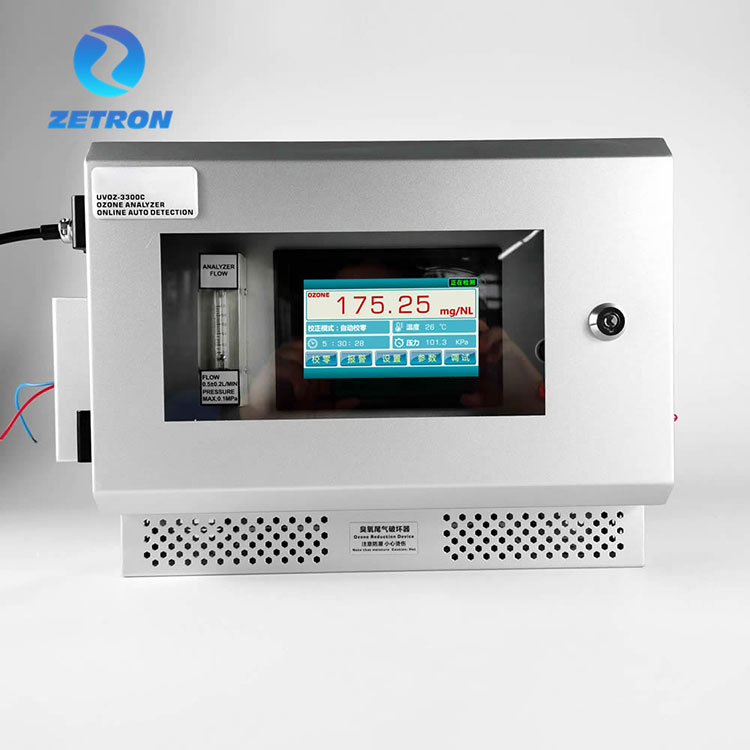

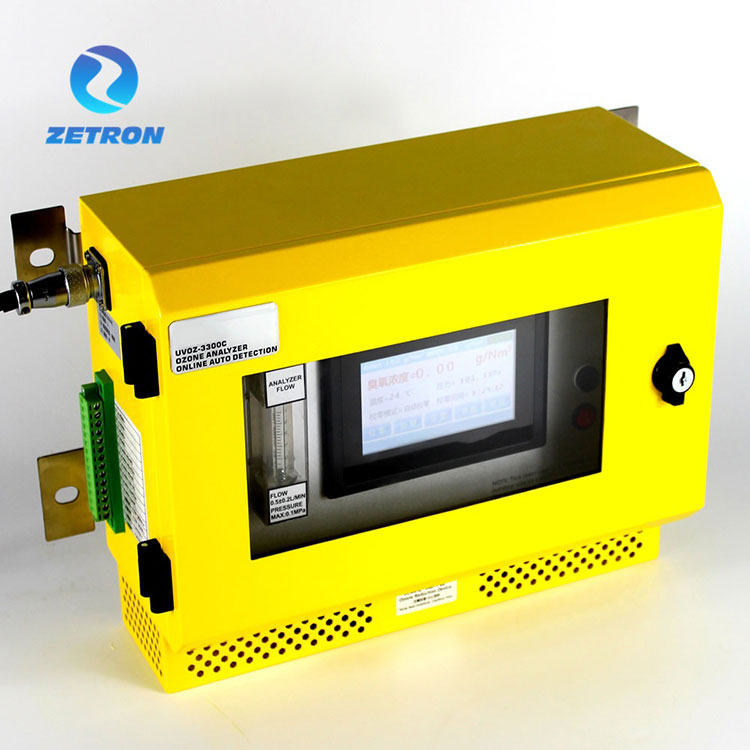

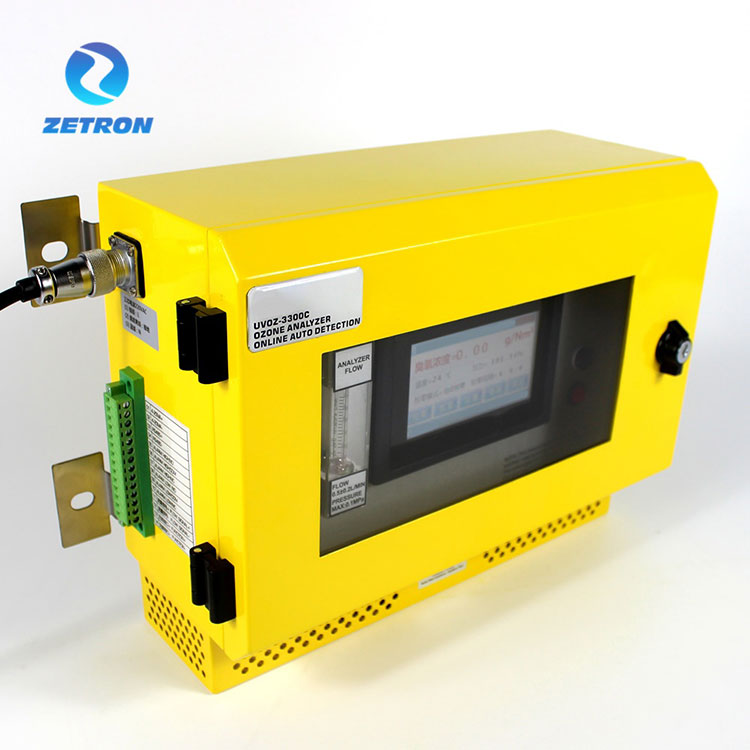

MIC500-OZ Alat Analisis Ozon yang Dipasang di Dinding

Berdasarkan hukum Lambert Bill, penganalisis dilakukan dengan mengukur perubahan intensitas sinyal cahaya sebelum dan sesudah penyerapan UV untuk menghitung konsentrasi ozon saat ini. Peralatan ini mengadopsi sistem sumber cahaya UV ganda yang canggih dengan sistem manajemen cerdas tabung lampu dan teknologi fotosel terpisah yang memungkinkan penganalisis memiliki karakteristik tidak ada kebocoran, anti tekanan tinggi, anti dampak gas pengambilan sampel.

Penganalisis Ozon yang Dipasang di Dinding memiliki antarmuka pengoperasian layar sentuh, yang menunjukkan konsentrasi ozon secara real-time. Dan layar sentuh juga dengan tampilan kompensasi tekanan & suhu. Untuk rentang konsentrasi tinggi (g/Nm3), memiliki fungsi input aliran, yang dapat menampilkan output generator ozon secara real time. Komponen inti mengadopsi sistem sinar UV yang tahan lama dengan kuarsa transmisi cahaya yang tinggi untuk mencegah penyimpangan nol mempengaruhi akurasi deteksi. Tidak perlu menutup input ozon saat melakukan zeroing untuk memastikan peralatan dapat bekerja terus menerus 24 jam.

Konsentrasi ozon ditampilkan dalam persen berat ozon (%wt/wt), gram ozon per meter kubik normal gas sampel (g/Nm3) pada tampilan alfanumerik. Satuan konsentrasi dapat diubah selama pengoperasian.

Parameter tambahan yang dapat dimodifikasi antara lain:

Satuan tampilan tekanan (kPa)

Parameter alarm (ambang batas tinggi/rendah)

Sifat gas pembawa: udara atau oksigen (termasuk PSA)

Parameter antarmuka RS-485

Keluaran sinyal 4-20MA

Rentang opsional dan mode kerja

 Fitur Teknis

Struktur

MASUKAN DAYA：

KELUARAN SINGAL ALARM

KELUARAN TUNGGAL

Koneksi dan proses

diagram proses pengambilan sampel tekanan aktif penganalisis ozon

Instruksi pengoperasian

【1】.Menggunakan kondisi

Alat analisa ini digunakan untuk pemasangan dan pengoperasian di dalam ruangan. Dianjurkan untuk memanaskan terlebih dahulu selama 5 menit dan kemudian memusatkan perhatian satu kali. Dapat digunakan online selama 24 jam. Harap perhatikan keamanan daya dan lingkungan saat menggunakan. Dilengkapi dengan sistem pemantauan sumber cahaya LED UV, dan sistem akan disesuaikan dengan kecerahan sumber cahaya. Jika tidak ada penyimpangan tanpa ozon, Anda dapat mengatur ulang secara manual untuk membersihkan. Kadang-kadang terjadi penyimpangan nol yang dapat diabaikan.

【2】 Perhatian

①Penganalisis ozon ini digunakan untuk di dalam ruangan dan lingkungan harus tetap berventilasi, kering, dan tidak ada gas korosif lainnya. Khususnya, jika terdapat amonia, hidrogen klorida, hidrogen sulfida, dan gas lainnya di lingkungan, perlindungan terhadap korosi harus dilakukan tepat waktu. Masalah apa pun yang disebabkan oleh kondisi ini tidak termasuk dalam jaminan gratis.

②Gas ozon yang bersih dan kering harus terjamin. Jika perlu mendeteksi konsentrasi gas ozon di tempat lembab atau dengan minyak, debu, filter (filter gas buang) dan penurun kelembapan (kondensor elektronik) harus dipasang di saluran masuk instrumen. Jika tidak, masalah apa pun yang disebabkan oleh kondisi ini tidak termasuk dalam jaminan gratis.

③Dilarang keras menyambungkan saluran keluar pemusnah gas buang ke pipa utama, dan gas buang harus dikosongkan atau dimusnahkan.

④Jika instrumen tidak digunakan dalam waktu lama, pemanas perlu dialiri listrik secara teratur dan disimpan di tempat yang lembab.

⑤Perusak gas buang dalam keadaan bekerja akan antusias, dilarang keras menyentuh tangan langsung. Perhatikan bahwa penghancur gas buang tidak akan valid jika lama berada dalam isolasi kelembaban. Jika ditemukan gas ozon meluap di saluran keluar, harap hubungi pabrik untuk menggantinya.

⑥Pipa sambungan saluran masuk harus menggunakan bahan PTFE.

⑦Saringan udara pabrikan hanya dapat menyaring partikel debu. Jika pengguna perlu mendeteksi gas ozon dengan kabut minyak, kabut air, dan media lainnya, harap hubungi produsen tepat waktu untuk menyesuaikan perangkat pra-perawatan.

C. Antarmuka operasi

（konsentrasi tinggi 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

antarmuka utama-fungsi tampilan normal

"Berfungsi", "kalibrasi" dan "kesalahan" ditampilkan di sudut kanan bawah antarmuka tampilan layar utama.

● BEKERJA: menjalankan status pengujian

●ZEROING: instrumen berada dalam operasi kalibrasi nol

●KESALAHAN: kegagalan alat analisa ozon. Silakan hubungi produsen tepat waktu.

●LOADING:Setelah instrumen dihidupkan, mesin panas menampilkan status pemuatan

Menu nol

Pengguna dapat memilih antara mode "kalibrasi nol manual" dan "kalibrasi nol otomatis" sesuai dengan situasinya.

Waktu interval kalibrasi nol otomatis dapat diatur oleh pengguna sesuai dengan kebutuhannya.

Ketika nilai konsentrasi ozon terdeteksi≥100g/Nm3, pabrikan merekomendasikan waktu kalibrasi nol otomatis 24-96 jam.

Saat mendeteksi nilai konsentrasi ozon≤100g/Nm3, pabrikan merekomendasikan waktu kalibrasi nol otomatis 8-12 jam.

Tombol "Kalibrasi Nol Manual Sekali", ketika dipicu, melakukan operasi kalibrasi nol pada penganalisis konsentrasi gas ozon.

Menu sinyal

Pengguna dapat mengatur "titik alarm tinggi" dan "titik alarm rendah" sesuai dengan situasi mereka. Instrumen dengan dua set keluaran sinyal relai, pengguna dapat menghubungkan dua set sinyal relai NO, COM, NC.

Saat menggunakan sinyal relai, perlu diperhatikan bahwa sinyal relai harus berupa input daya DC dengan maksimum 24V. Cobalah untuk menghindari akses langsung ke sinyal relai pada 220VAC.

Menu pengaturan

A. Pengguna dapat mengatur "kompensasi suhu" untuk memberikan nilai ke lokasi "terbuka" dan "tertutup" dengan perhitungan konsentrasi ozon.

B. Pengguna dapat mengatur "kompensasi tekanan" untuk memberikan nilai ke lokasi "terbuka" dan "tertutup" dengan perhitungan konsentrasi ozon. Pemancar tekanan instrumen ini mendukung pengambilan sampel pemompaan dan kompensasi tekanan aktif.

C. Pengguna dapat memilih unit seperti di bawah ini sesuai dengan situasi:

Penjelasan tambahan:

Satuan g/Nm3 & g/m3 NTP berarti konsentrasi ozon pada suhu standar (kemungkinan 20℃) dan tekanan standar (101.325 KPa).g/m3 NTP

（NTP- suhu dan tekanan normal,STP- suhu dan tekanan standar）

g/Nm3 merupakan ekspresi ekspresi internasional. Tampilannya mengikuti praktik internasional dan mengadopsi mode ekspresi konsentrasi g/Nm3.

menu DATA

Lihat layar utama menu parameter.

Nilai data dalam menu parameter sama dengan indikator parameter yang digunakan oleh personel teknis pabrikan untuk mengevaluasi kinerja alat analisa ozon. Halaman parameter ini menampilkan berbagai parameter penganalisis ozon serapan ultraviolet jalur ganda, yang digunakan untuk menentukan apakah penganalisis ozon berada dalam deteksi normal dan status tampilan.

●UVLED-R: reaksi adalah sumber cahaya UV tanpa adanya parameter intensitas cahaya gas.

●UVLED-M: parameter intensitas cahaya sumber cahaya UV setelah melewati ruang deteksi (sel cahaya).

●DATA-ZERO danDATA-ABSR adalah nilai data parameter yang diperoleh penganalisis ozon berdasarkan Hukum Lambert dan algoritma program.

Status sistem: "NORMAL" dan "ERROR" dapat menilai apakah penganalisis ozon dapat bekerja secara normal berdasarkan perhitungan parameter instrumen.

●Nilai LED adalah kemampuan pengguna untuk mengkalibrasi ulang data sensor konsentrasi gas ozon berdasarkan perubahan konsentrasi saat ini.

Rasio referensi mencerminkan intensitas sumber cahaya LED ultraviolet saat ini ketika tidak terkena gas.

Nilai referensi mencerminkan parameter intensitas penerangan sumber cahaya LED ultraviolet tanpa melewati gas selama kalibrasi nol.

Fungsi penyesuaian otomatis: Latar belakang instrumen akan mencatat kecerahan (nilai referensi) LED ultraviolet selama kalibrasi nol. Ketika kecerahan LED ultraviolet menyimpang, sistem akan secara otomatis mengoreksi kecerahan LED ultraviolet, sehingga titik nol sensor konsentrasi gas ozon secara otomatis disesuaikan dalam kisaran tertentu, secara efektif menghindari penyimpangan titik nol.

Menu debug

Menu mode debugging adalah pengaturan dasar dan untuk menyesuaikan parameter. Pengguna jangan mencoba masuk ke menu kata sandi, ketika kesalahan kata sandi mencapai waktu tertentu, instrumen akan otomatis terkunci dengan layar biru.

Antarmuka dan pengaturan latar belakang operasi ini dapat mengubah dan memodifikasi parameter penganalisis ozon, seperti "koefisien konsentrasi", "kecerahan lampu UV", "nilai 4-20mA", "suhu", "tekanan", "parameter penerima fotolistrik", "nilai koreksi", "kembali ke nilai nol".

【4】Instruksi komunikasi

●Keluaran tunggal 4-20mA

Keluaran sinyal 4-20MA adalah keluaran aktif. Pengguna dapat langsung mengakses peralatan akuisisi data seperti komputer chip tunggal atau PLC. Jangan pernah memuat volumetage ke port sinyal 4-20MA.

●Komunikasi RS-485（Fungsi pemilihan）

CATATAN: Pengaturan alamat di tampilan layar sentuh!

●Komunikasi RS-485（Fungsi pemilihan）

Mode komunikasi：Modbus-RTU(RS－485)；

Parameter komunikasi：9600,8,N,1；

Format data: Penerimaan Heksadesimal, Pengiriman Heksadesimal

Baca nilai register:

Kembalikan data

Tulis daftar：

Nilai pengembalian:

7. Pemeliharaan

Dalam penggunaan normal, masa pakai sebenarnya bergantung pada lingkungan lokasi. Disarankan untuk mengkalibrasi penganalisis setiap 18 bulan sekali di pabrik pengembalian (kalibrasi gratis, pengguna menanggung biaya pengembalian dan transportasi). Di lingkungan yang keras, disarankan untuk mengkalibrasi sensor setiap 12 bulan sekali untuk memastikan validitas data pengujian. Item perawatan sebagai berikut:

(1) Apakah terdapat kebocoran pada sistem pemasukan; apakah pipa sambungan gas sudah aus; apakah konektor sudah terpasang.

(2) Tidak ada saluran dan soket catu daya yang kendor atau rusak.

(3) Apakah ada kebocoran di dalam alat analisa, apakah dapat mencium bau gas ozon.

(4) Masalah abnormal lainnya.

Jika salah satu masalah di atas terjadi, harap beri tahu produsennya sesegera mungkin.

8. Peringatan

A. Dilarang keras membongkar dan merakit peralatan. Label harus tetap utuh saat digunakan, jika tidak maka tidak akan ada jaminan.

B. Pemeliharaan harus memiliki orang profesional untuk mengoperasikannya.

C. Jangan membongkar secara sembarangan, dan hindari kerusakan yang tidak perlu saat membuka peralatan.

D. Jaga kebersihan peralatan, jangan menyentuh layar dengan benda keras untuk mencegah layar tergores.

E. Matikan catu daya dan cegah kelembapan saat peralatan dekat.

F. Jika terjadi situasi tidak normal, segera matikan catu daya & segera putuskan sumber gas, dan harap hubungi produsen tepat waktu.

9. Penyimpanan

Instrumen harus disimpan di lingkungan yang berventilasi baik, kering dan tidak korosif dengan suhu sekitar－10℃～＋40℃，, kelembaban relatif tidak melebihi 80%. Pengambilan sampel gas dengan kelembapan relatif tidak lebih dari 80%, dan suhu gas harus－50℃～＋80℃.

10. Jangka waktu berlakunya

Masa pakai produk bergantung pada tingkat penuaan perangkat elektronik. Setelah mengganti perangkat elektronik yang sudah tua, produk dapat digunakan secara normal.

Rentang pengujian：	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Resolusi tampilan:	□0,01g/m   keterangan：1mg/L=1g/m3=467ppm
Unit tampilan：	□g/Nm3  □mg/NL   □%WT
Metode Pengambilan Sampel:	□pengambilan sampel tekanan aktif  □pengambilan sampel pemompaan
Antarmuka Konten:	□konsentrasi ozon   □kompensasi suhu
	□kompensasi tekanan
Kehidupan Sumber Cahaya：	Sekitar 30000-50000 jam
Antarmuka Tampilan:	Antarmuka operasi layar sentuh 4,3 inci
Fungsi Tambahan:	kompensasi suhu & tekanan
Aliran Pengambilan Sampel：	0,5L±0,2L/menit
Tekanan Masukan：	<0,1MPa
Kesalahan Konsentrasi:	< 0,3％FS
Deviasi Garis:	< 0,2％FS
Nol Melayang：	<±0,3%.FS
Waktu Respons:	sinyalnya 0,03S, yang ditampilkan adalah 0,3 S.
Suhu Sekitar :	-20～50℃；
Pengambilan Sampel Kaliber Koneksi Seri:	Lewati pengambilan sampelΦ6 (antarmuka memutar cepat 6*4mm) Lewati pengambilan sampelΦ8 (antarmuka memutar cepat 8*6mm)
Mode Komunikasi：	RS-485
Modus Keluaran：	4-20mA
Sinyal Relai:	Alarm tinggi, Alarm rendah
Catu Daya:	AC 110-220V；

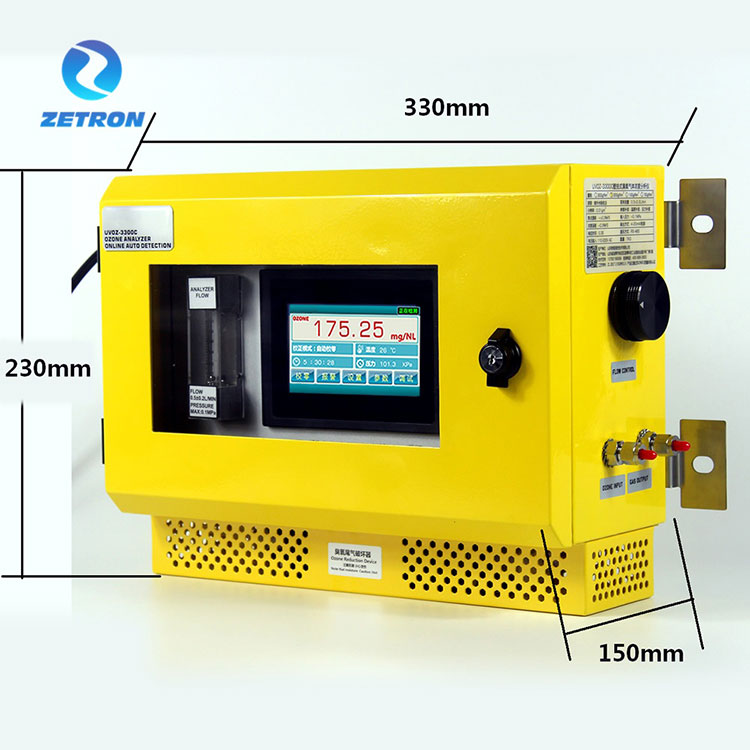

Dimensi:	230mm(tinggi）×330mm(lebar)×150mm(kedalaman)
Konfigurasi standar:	□Pengukur aliran antiseptik     □filter   □Penghancur gas ekor ozon  □ pompa pengambilan sampel
