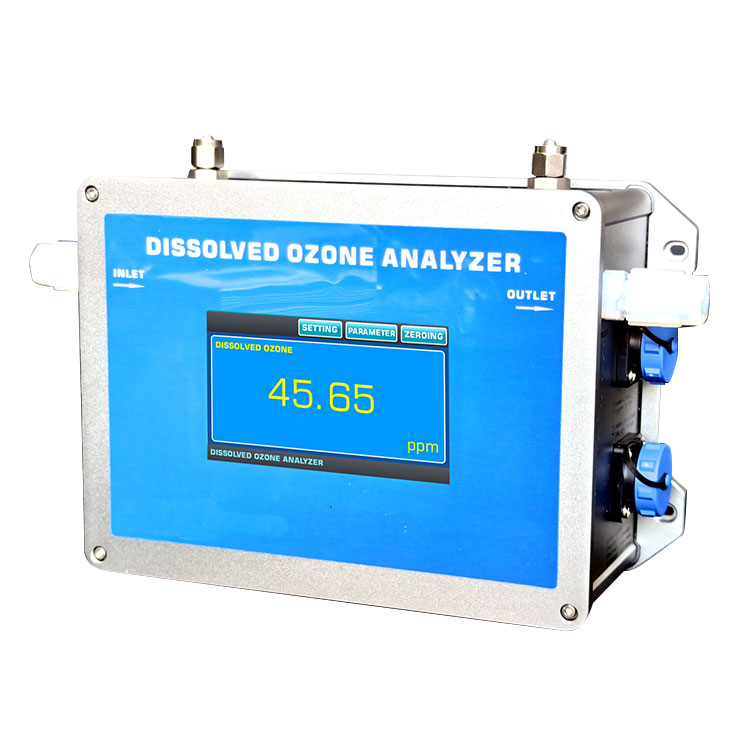

Analisis Ozon Dissolved

Analisis Ozon Dissolved

Prinsip Deteksi: Metode penyerapan jalur ganda UV, digunakan untuk analisis dan deteksi konsentrasi air ozon terlarut dalam air ledeng, air murni, atau industri semikonduktor.

Rentang Pengukuran: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Fitur Produk: Penganalisa ozon terlarut UV ini memiliki fungsi penyesuaian otomatis sumber cahaya internal, yang dapat menyesuaikan kecerahan sumber cahaya LED secara real-time berdasarkan data lampu referensi dari titik nol untuk memastikan stabilitas titik nol. Penganalisa konsentrasi air ozon optik UV ini dapat dihubungkan secara paralel atau seri ke pipa air ozon terlarut, terutama digunakan untuk analisis dan deteksi konsentrasi air ozon terlarut dalam air keran, air murni, atau industri semikonduktor.

Penganalisa ozon terlarut ini memiliki fungsi sistem penyesuaian otomatis dengan sumber cahaya UV, yang dapat menyesuaikan kecerahan sumber lampu LED UV secara real-time sesuai dengan data lampu referensi untuk mempertahankan data titik nol konstan, memastikan stabilitas titik nol. Ini adalah produk yang dipatenkan dari perusahaan kami. Penganalisa konsentrasi air ozon optik UV ini dapat beroperasi terus menerus tanpa berhenti selama 24 jam.

Analisis Ozon Dissolved - Tinjauan Produk

Penganalisa konsentrasi ozon terlarut adalah pengukuran langsung kandungan ozon dalam air ultrapure atau air kekeruhan konstan menggunakan spektrofotometri ultraviolet. Versi yang dapat disesuaikan adalah HF, yang dapat digunakan untuk larutan oqueous asam hidrofluorat 20%. Bahan yang bersentuhan dengan air ozon termasuk PTFE, FFPM, PFA, dan kuarsa atau safir. Penganalisa konsentrasi air ozon terlarut UVOZ-180W dilengkapi dengan inlet dan outlet, dan dilengkapi dengan antarmuka operasi layar sentuh. Output terhubung langsung ke PLC dengan garis sinyal 4-20mA dan RS-485.

Penganalisa konsentrasi ozon terlarut memiliki fungsi sistem penyesuaian otomatis dengan sumber cahaya UV, yang dapat menyesuaikan kecerahan sumber lampu LED UV secara real-time sesuai dengan data lampu referensi untuk mempertahankan data titik nol konstan, memastikan stabilitas titik nol. Ini adalah produk yang dipatenkan dari perusahaan kami. Penganalisa ozon ini dapat beroperasi terus menerus tanpa berhenti selama 24 jam. Stabilitas superior penganalisa konsentrasi ozon ini dicapai melalui penggunaan sistem optik balok ganda sejati dan sumber cahaya LED ultraviolet yang sangat panjang.

Cangkang penganalisa konsentrasi ozon terlarut adalah cangkang aluminium dengan desain bukti percikan, tingkat perlindungan: IP65, ukuran: 260x160x90mm (WXHXD), dan berat sekitar 3 kilogram. Penganalisa konsentrasi air ozon terlarut ini dapat dipasang di dinding, dengan desain pengait di bagian belakang. Saat pemasangan diperlukan, empat kurung pemasangan disediakan.

Laju aliran masuk dari penganalisa konsentrasi air ozon terlarut adalah 200-300ml/menit. Jika kontrol aliran diperlukan, katup throttle atau meter aliran harus dipasang di outlet penganalisa konsentrasi air ozon terlarut. Katup throttle ini harus diposisikan di belakang sensor (tidak pernah di depannya! Memasang katup throttle di inlet akan menghasilkan gelembung, sehingga dilarang secara ketat untuk air ozon dengan gelembung air untuk memasuki penganalisa air ozon terlarut.)

Penting untuk mempertahankan kebersihan air inlet dari penganalisa konsentrasi air ozon terlarut, dan untuk menjaga kebersihan sensor internal penganalisa air ozon terlarut. Dianjurkan untuk mengkalibrasi titik nol dari penganalisa konsentrasi air ozon terlarut setiap 2 minggu. Saat mengkalibrasi titik nol, air bersih tanpa ozon atau warna harus diperkenalkan

Analisis Ozon Dissolved - Fitur Produk:

Metode uji: Metode penyerapan Jalur UV ganda, sistem sumber cahaya panjang, akurasi pengukuran tinggi.

Prinsip Pengukuran: Menurut undang -undang bir Lambert, pengukuran yang tepat dilakukan melalui prinsip penyerapan fotometrik.

Rentang Pengukuran: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Sistem sumber cahaya: Sistem sumber cahaya ultraviolet lama asing (panjang gelombang 253.7nm), dengan garansi gratis 3 tahun.

Penggunaan: Pemasangan dan penggunaan dalam ruangan, dilengkapi dengan terminal plug penerbangan tahan air.

Sistem kolam ringan: Teknologi kolam lampu terpisah, kebebasan bebas, resistensi tekanan tinggi, dan resistensi terhadap dampak cairan pengambilan sampel laju aliran tinggi.

Kompensasi Cerdas: Dilengkapi dengan penyesuaian nol otomatis dan fungsi kompensasi sumber cahaya otomatis.

Metode Operasi: Ini dapat dimusnahkan secara manual, dan selama zeroing, perlu untuk memastikan bahwa tidak ada solusi air ozon dalam instrumen.

Unit tampilan: mg/l, ppm opsional.

Tampilan Data: Layar sentuh warna definisi tinggi.

Fungsi Output: 4-20MA, RS485 Komunikasi.

Penyesuaian Nol Otomatis: Ini dapat menyesuaikan kecerahan sumber cahaya LED ultraviolet secara real-time berdasarkan data lampu referensi untuk mempertahankan data titik nol konstan, memastikan stabilitas titik nol.

Beberapa versi:

Versi normal digunakan untuk air keran dan air murni.

Versi HF dapat digunakan untuk larutan oqueous asam hidrofluorat 20%.

Analyzer ozon terlarut - Struktur dan komposisi produk

【1】 Dimensi pemasangan yang dipasang di dinding

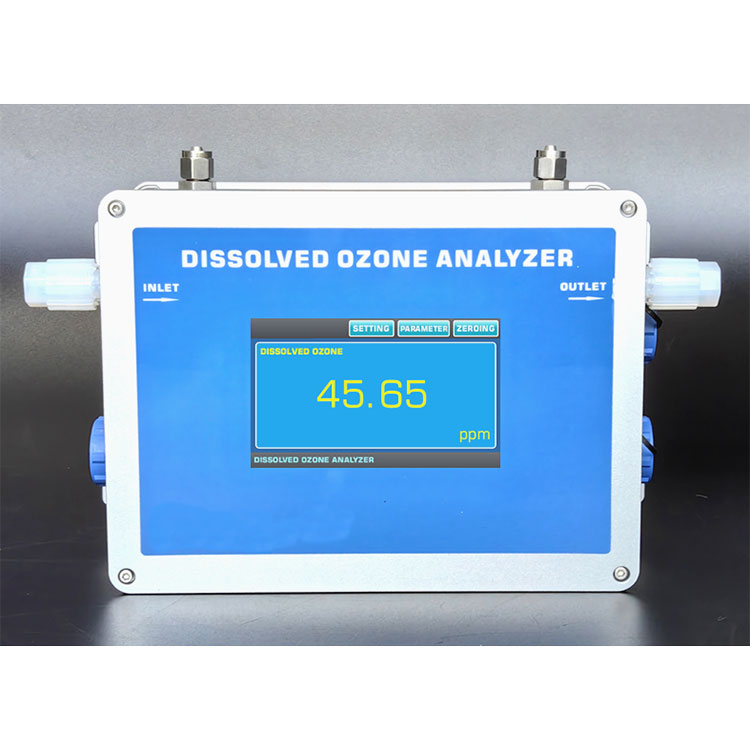

【2】 Panel tampilan dan layar tampilan

【3】 Input daya, output sinyal, saluran masuk dan outlet

Input Daya:

Output Terminal Sinyal:

Terminal Sinyal Display: Digunakan untuk menghubungkan sinyal tampilan jarak jauh (mesin ini sudah memiliki layar tampilan)

Antarmuka gas di atas penganalisa air ozon terlarut UV digunakan untuk antarmuka udara terkompresi. Jika suhu air ozon terlalu rendah, disarankan untuk memperkenalkan udara terkompresi ke instrumen untuk mencegah kondensasi dalam pipa air ozon internal instrumen.

Analisis Ozon Dissolved - Diagram Proses Koneksi Produk

Analisis ozon terlarut - Diagram Koneksi Cabang Tekanan Positif

(Disarankan untuk menggunakan proses koneksi ini untuk pengambilan sampel split. Perhatikan bahwa meter aliran perlu dipasang di outlet penganalisa air ozon terlarut.)

Penganalisa ozon terlarut, diagram koneksi pompa air tekanan negatif

(Disarankan untuk menggunakan proses koneksi ini untuk pengambilan sampel split. Perhatikan bahwa meter aliran perlu dipasang di outlet penganalisa air ozon terlarut.)

Catatan: Produsen meter aliran air ozon terlarut adalah aksesori konfigurasi standar, dan pompa air tekanan negatif adalah produk opsional. Anda dapat berkonsultasi dengan produsen untuk membelinya secara terpisah.

Catatan: Tanpa versi tampilan, pabrikan akan secara terpisah mengonfigurasi aksesoris layar sentuh kabel (panjang kawat dalam 2 meter)

Analisis Ozon Dissolved - Parameter Teknis:
